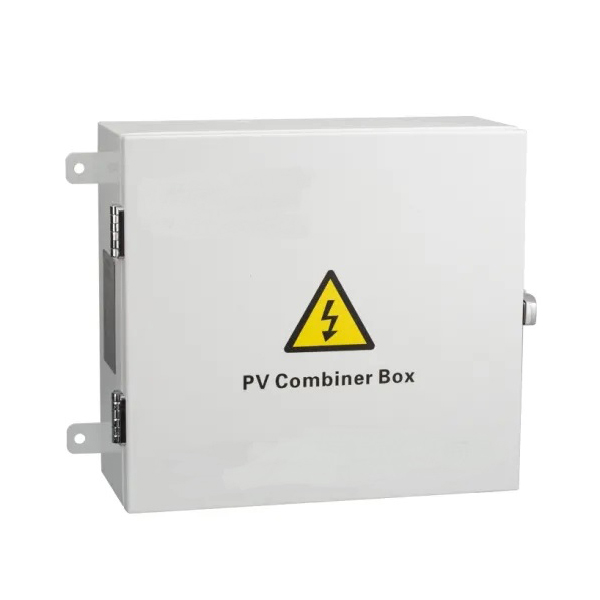

1500v Surge Protector PV Solar Combiner Box Untuk sistem pembangkit listrik terhubung jaringan PV skala besar, untuk mengurangi jalur penghubung antara modul PV dan inverter, perawatan mudah dan meningkatkan keandalan, umumnya perlu meningkatkan sistem bus DC antara fotovoltaik modul dan inverter.
1500v Surge Protector PV Solar Combiner Box dirancang khusus untuk memenuhi persyaratan ini, dapat dicocokkan dengan produk inverter untuk menyusun solusi sistem PV lengkap. Kotak penggabung PV seri DK-PV, ada perangkat pelindung lonjakan arus (SPD) di terminal keluaran, yang dapat melindungi potongan sekering DC dari kotak penggabung PV, inverter dan peralatan terminal lainnya, untuk memastikan seluruh sistem pembangkit listrik PV beroperasi lama -jangka dan terus-menerus.
+ Dua kelompok input dan output array PV independen untuk aplikasi fleksibel dalam skema koneksi yang berbeda:
+ Beberapa array input PV yang masing-masing memiliki arus maksimum l0A;
+ Sebuah sekering tegangan tinggi disediakan untuk pencegahan serangan balik dari setiap array input PV;
+ Perangkat proteksi petir tegangan tinggi khusus untuk modul PV;
+ Pemutus sirkuit tegangan tinggi khusus untuk kontrol output modul PV;
+ Tingkat perlindungan IP65 untuk memenuhi kebutuhan pemasangan di luar ruangan.
| Model | BS4T | BS6T | BS8T | BS10T |
| Memasukan data | ||||
| Jumlah array input PV | 4 | 6 | 8 | 10 |
| Arus maksimum dari setiap array input PV | 10A | |||
| Puse untuk setiap array input PV | 10A | |||
| Nomor kawat dari setiap array input PV | PG7,4mm² | |||
| data keluaran | ||||
| Jumlah saluran keluaran | 1 | 2 | ||
| Arus keluaran maksimum | 40A | 60A di semua (saluran keluaran 30A) | 80A di semua (saluran keluaran 40A) | 100A di semua (saluran keluaran 50A) |
| Nomor kawat dari setiap saluran keluaran | PG16,8mm2 untuk setiap saluran keluaran | PG16,10mm2 untuk setiap saluran keluaran | PG16,10mm2 untuk setiap saluran keluaran | PG16,12mm2 untuk setiap saluran keluaran |
| Tegangan keluaran maksimum | 800VDC | |||
| Pemutus sirkuit keluaran DC | tersedia | |||
| Data yang lain | ||||
| Perlindungan | IP65 | |||
| Suhu | -30â~+60â | |||
| Berat referensi (berat bersih/kotor) | 5.3/9.3 | 8,4/12,9 | 9.5/14.3 | 10.8/15.6 |
| Dimensi peralatan D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Dimensi kemasan D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Metode pendinginan | Pendinginan alami | |||
| Perlindungan lonjakan | tersedia | |||
| Nomor kabel arde | ≥6mm2 | |||
