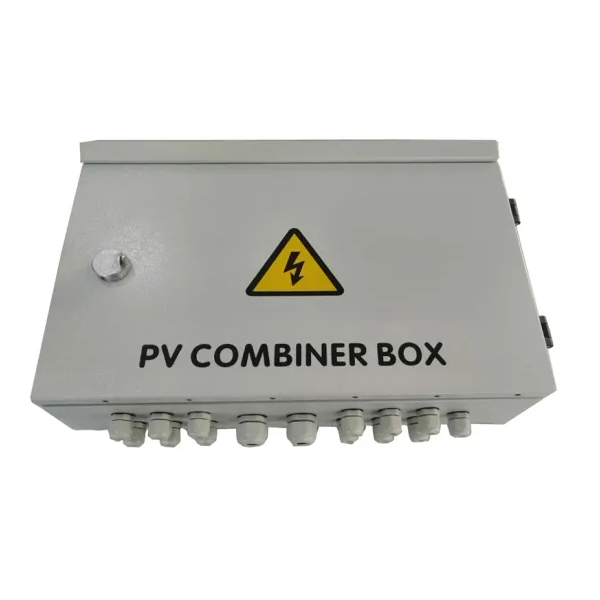

Photovoltaic Array DC Solar Combiner Box ke kotak persimpangan, yang merupakan selungkup listrik yang secara aman menyatukan beberapa kabel dan kabel melalui berbagai port masuk. Kotak penggabung surya menggabungkan output dari banyak rangkaian modul PV untuk koneksi ke inverter.
Photovoltaic Array DC Solar Combiner Box bus input DC sintetis dari 8 komponen PV menjadi 1 output. Setiap saluran dengan sekering. Sisi keluaran dilengkapi dengan penangkal petir dan pemutus arus. Ini sangat menyederhanakan kabel input kabinet distribusi daya DC dan inverter. Sadari proteksi petir, proteksi hubung singkat dan proteksi grounding. Kotak combiner PV dibagi menjadi dua jenis: kotak intrlligent dan kotak non-cerdas. Kotak penggabung PV cerdas dilengkapi dengan unit pemantauan, kemudian mendeteksi arus input dari setiap string, mendeteksi suhu di dalam, mendeteksi status proteksi petir, mendeteksi status pemutus sirkuit dan meringkas tegangan output dan sebagainya.
Desain dan konfigurasi sangat sesuai dengan spesifikasi Teknis untuk Photovoltaic Array DC Solar Combiner Box CGC/GF 037:2014.
| Nama | ZC-PV12/1 |
| Tegangan dc maksimum sistem | 1000 |
| Arus input maksimum untuk setiap string | 15A |
| String masukan maksimum | 12 |
| Arus sakelar keluaran maksimum | 160A |
| Jumlah MPPT inverter | N |
| Jumlah string keluaran | 1 |
| Kategori tes | ‖ perlindungan kelas |
| Arus pelepasan nominal | 20ka |
| Arus debit maksimum | 40ka |
| Tingkat perlindungan tegangan | 3.8kv |
| Tegangan operasi kontinu maksimum Uc | 1050V |
| Polandia | 3P |
| Karakteristik struktur | Modul pasang-dorong |
| Tingkat perlindungan | IP65 |
| Saklar keluaran | Sakelar isolasi DC (standar) / pemutus sirkuit DC (opsional) |
| Konektor SMC4 / sekering dc / pelindung lonjakan arus | Standar |
| Modul pemantauan/Mencegah dioda | Pilihan |
| bahan kotak | Logam |
| Metode instalasi | Jenis pemasangan di dinding: |
| Suhu Operasional | -25â--+55â |
| Ketinggian suhu | 2km |
| Kelembaban relatif yang diizinkan | 0-95%, tanpa kondensasi |
Menyediakan produk sistem fotovoltaik yang aman, singkat, indah, dan dapat diterapkan kepada pengguna.
Photovoltaic Array DC Solar Combiner Box mengadopsi tipe yang dipasang di dinding luar ruangan, yang beradaptasi dengan lingkungan yang keras. Selain komponen inti, yang lain dapat disesuaikan dengan kebutuhan pengguna.
